袋式過濾器是污水處理系統中使用的比較廣泛的一種過濾器。由于實際生產的需要，袋式過濾器還會設計成不同的形狀。比如大流量搖臂袋式過濾器。這種過濾器的產水量比一般的過濾器要大的多。可以滿足用水量較大的工廠的需求。本文主要介紹一個大流量搖臂袋式過濾器和它的結構特點。
什么是大流量搖臂袋式過濾器
大流量搖臂袋式過濾器是一種結構新穎、體積小、節能、高效、操作簡便靈活、適用性強、自動化程度高的多用途過濾設備。過濾器內部由金屬網籃支撐進行支撐，濾袋掛在金屬網籃上，整個罐體是密封結構，頂蓋與筒體之間配有密封圈，防止空氣進入。液體在壓力作用下，由入口閥流進，經濾袋過濾后從出口閥流出，雜質攔截在濾袋中。使用一段時間后將濾袋更換再重新投入使用。
大流量搖臂袋式過濾器結構組成

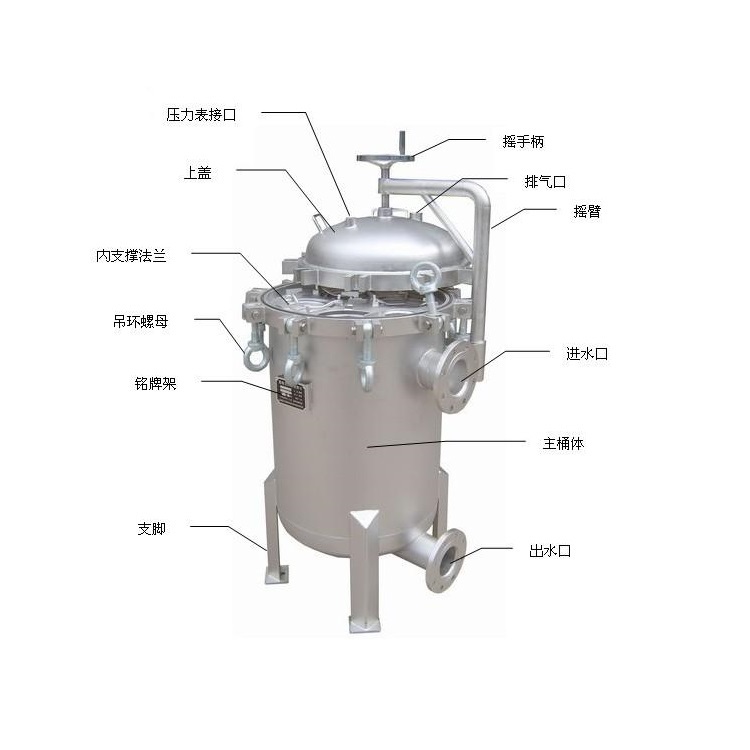

大流量搖臂袋式過濾器的主要組成部分由上到下依次是搖手柄、搖臂、上蓋、內支撐法蘭、吊環螺母、金屬籃網、濾袋、進水口、主筒體、出水口、支架。具體結構如下圖所示。
搖手柄和搖臂的作用是用來提起上蓋，當過濾器比較大的時候，通常都是要配備搖臂的。
吊環螺母用來封閉上蓋，吊環螺母越多，封閉越緊，所以吊環螺母一般是圍繞主筒體一圈設計。
金屬網籃由1.2或1.5mm厚的不銹鋼板制成，通過數控精密機床沖孔，孔徑為1~4mm均勻分布，再經過模壓成型。主要是用來支撐濾袋。金屬網籃的直徑與濾袋的直徑一般是提前配好的，網籃直徑過大或過小都會造成濾袋脫落，降低過濾效率。
大流量搖臂袋式過濾器按照濾袋的數量可以分為單袋式的和多袋式的。這主要是看客戶的需求。多袋式大流量搖臂袋式過濾器可以根據客戶的要求，將金屬籃網設計成不同尺寸大小的孔徑。同一個多袋式過濾中，濾袋的長短、大小、材質可以不一樣。可以過濾不同介質的液體。
大流量搖臂袋式過濾器結構圖
在實際的生產作業中，大流量搖臂袋式過濾器應用是很廣泛的，特別是在一些化工、醫藥制造、半導體、鋰電池、紡織、生物化學等領域，都有著很高的利用率。
